This comprehensive guide explores the powerful synergy between MATLAB scripting and Keysight SystemVue for advanced system-level modeling. Learn how to leverage MATLAB's analytical capabilities within SystemVue's simulation environment, streamlining complex designs and accelerating your workflow. Discover practical techniques, from basic scripting to advanced automation, enabling efficient model creation, analysis, and optimization. Unlock the full potential of this integrated approach.
Istruzioni Passo dopo Passo
-
Introduzione a SystemVue e alla modellazione con script MATLAB
- Introduzione alla modellazione con script MATLAB in SystemVue.
Introduzione a SystemVue e alla modellazione con script MATLAB -
Interfaccia Utente di SystemVue

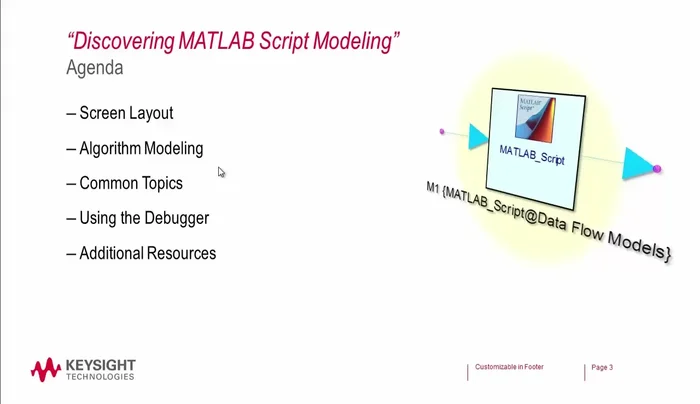

- albero dei file, prompt dei comandi e area di lavoro.
Interfaccia Utente di SystemVue -
Inserimento di Equazioni MATLAB

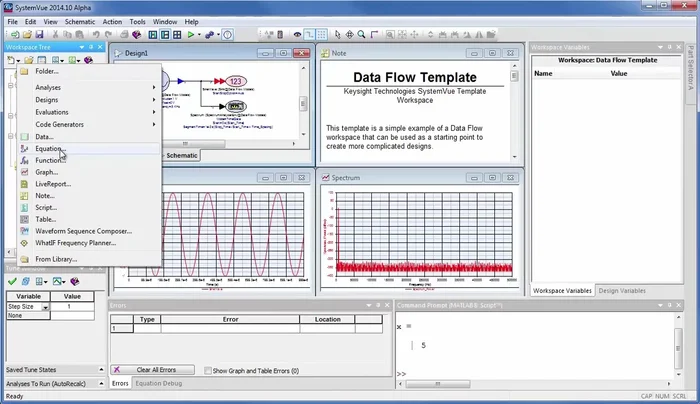

- Aggiunta di equazioni MATLAB all'albero di lavoro e agli schemi.
Inserimento di Equazioni MATLAB -
Esempio pratico: Raddrizzatore

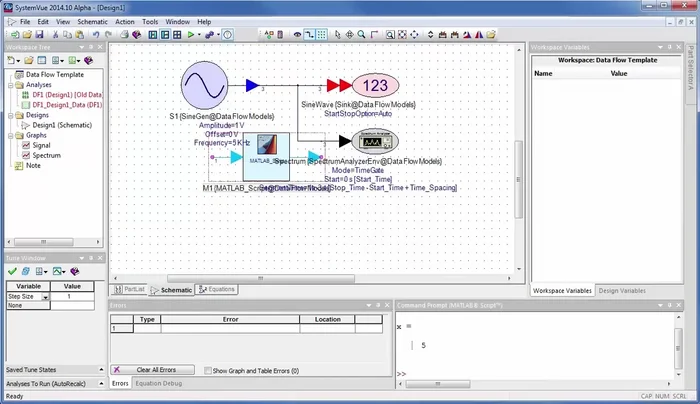

- creazione di un raddrizzatore utilizzando uno script MATLAB.
Esempio pratico: Raddrizzatore -
Ambito, Gerarchia e Gestione delle Unità
- Ambito e gerarchia delle variabili MATLAB in SystemVue.

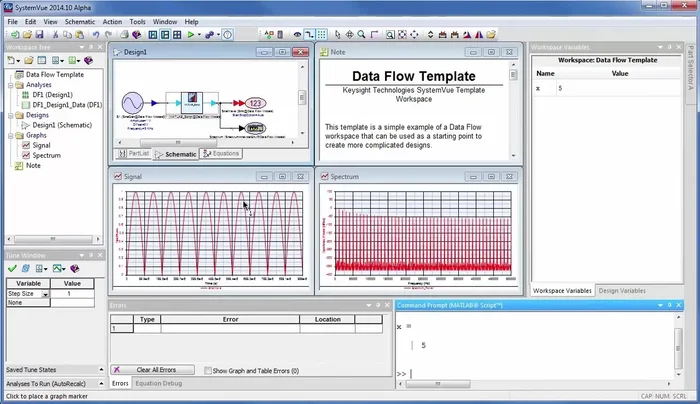

- Gestione delle unità di misura nelle variabili.
Ambito, Gerarchia e Gestione delle Unità -
Sintonizzazione Rapida delle Variabili

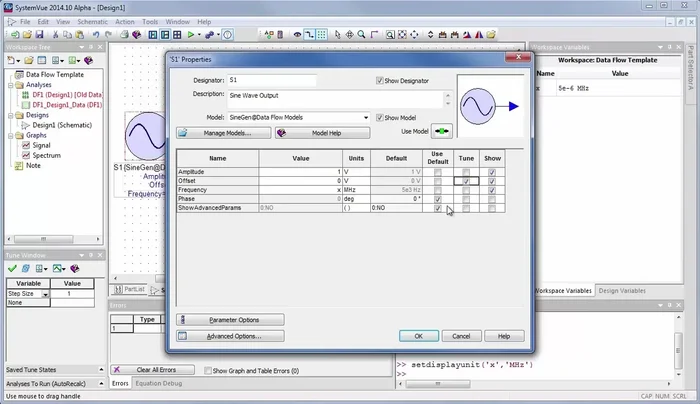

- Utilizzo della funzione 'tune' per la sintonizzazione rapida delle variabili.
Sintonizzazione Rapida delle Variabili -
Funzioni Personalizzate in MATLAB
- Definizione e utilizzo di funzioni personalizzate in MATLAB.
Funzioni Personalizzate in MATLAB -
Persistenza dei Dati

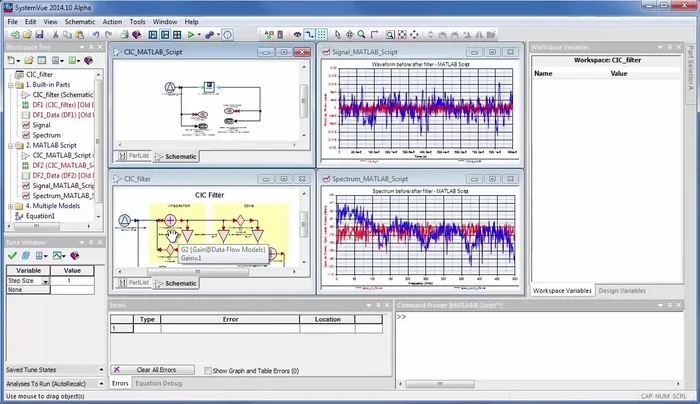

- utilizzo della parola chiave 'persistent' per manipolare dati nel tempo.
Persistenza dei Dati -
Debug di Script MATLAB
- utilizzo di punti di interruzione, stepping, e messaggi di stampa.
Debug di Script MATLAB -
Gestione della Visualizzazione
- Gestione della visualizzazione delle finestre di debug.
Gestione della Visualizzazione
Tips
- Utilizzo dei punti e virgola alla fine delle istruzioni per una valutazione più rapida.
- Utilizzo del parametro di vettorizzazione per migliorare la velocità di simulazione.
Common Mistakes to Avoid
1. Incompatibilità di tipo dati tra MATLAB e SystemVue
Motivo: MATLAB e SystemVue gestiscono i tipi di dati in modo diverso. Un tipo di dato non supportato in SystemVue può causare errori di simulazione o crash.
Soluzione: Convertire esplicitamente i dati in un formato compatibile prima di passare i dati tra MATLAB e SystemVue, ad esempio utilizzando funzioni di conversione.
2. Gestione errata dei percorsi dei file
Motivo: Specificare percorsi di file non corretti o relativi in MATLAB può impedire a SystemVue di trovare i file necessari per la modellazione.
Soluzione: Utilizzare percorsi assoluti o relativi corretti e consistenti in entrambi gli ambienti.
3. Errori nella sintassi dello script MATLAB
Motivo: Anche piccoli errori di sintassi nello script MATLAB possono causare l'interruzione della comunicazione o la generazione di risultati errati.
Soluzione: Verificare attentamente la sintassi dello script MATLAB usando il debugger integrato di MATLAB prima dell'integrazione con SystemVue.
FAQs
Come posso integrare efficacemente uno script MATLAB esistente in un progetto SystemVue?
Puoi utilizzare il blocco 'MATLAB Script' all'interno di SystemVue. Questo blocco ti permette di chiamare funzioni MATLAB, passando dati da e verso il tuo modello SystemVue. Assicurati di configurare correttamente i parametri di input e output per una comunicazione fluida tra i due ambienti.
